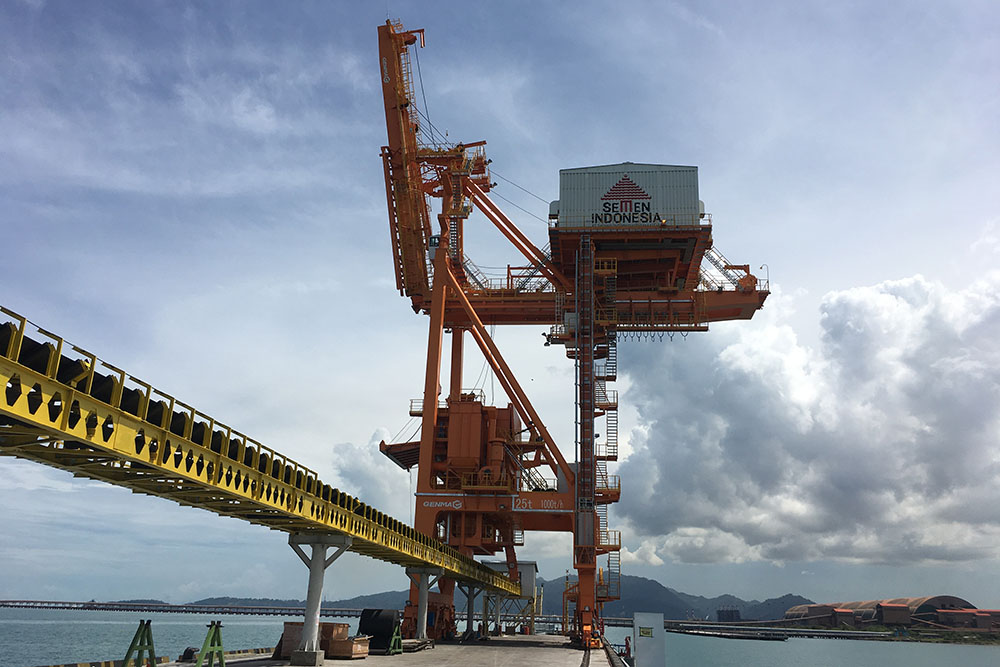

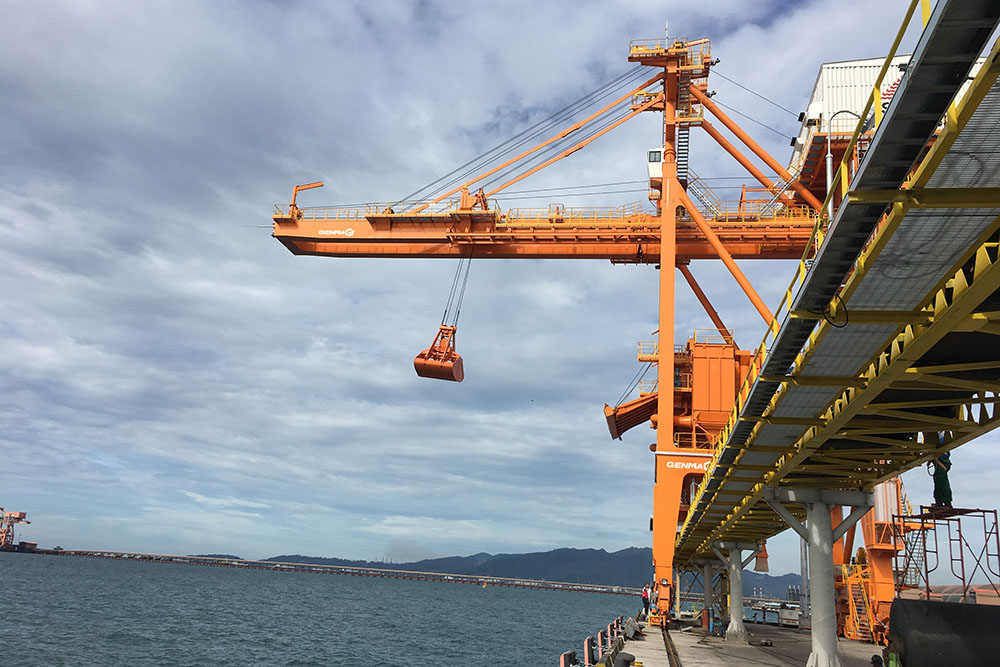

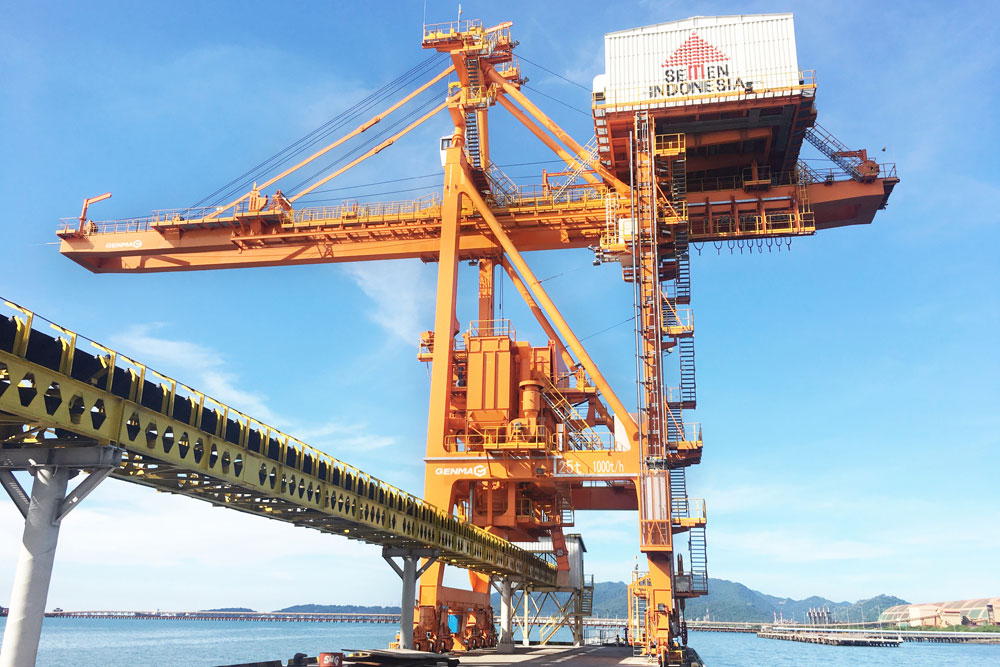

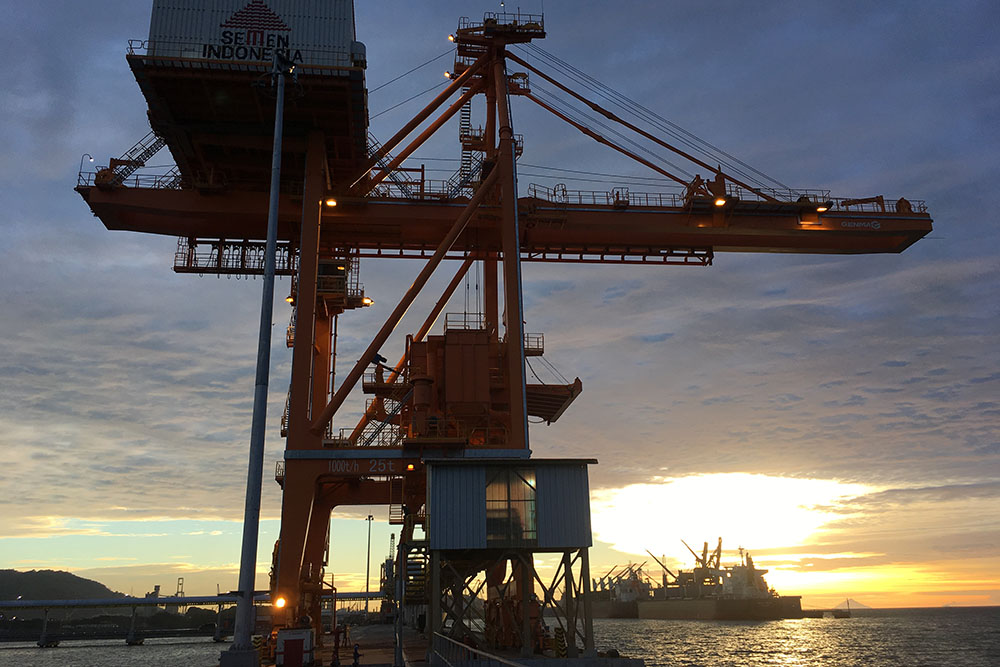

桥式抓斗卸船机
杰马GGU桥式抓斗卸船机,主要应用于散料卸载。利用钢丝绳控制抓斗抓取物料并卸货至皮带机或卡车。
钢丝绳牵引式: 抓斗开合、起升、运行由机房驱动。小车由钢丝绳牵引,小车具有重量轻、速度快的优势。
载重小车式:抓斗开合、起升、运行由小车驱动。优化的驾驶舱设计,具备视野广阔、易于控制的特点。钢丝绳越短,磨损越小。
-
-
ANSYS计算及3D模型设计
杰马抓斗卸船机所有结构,经
ANSYS计算,确保强度、刚性、
稳定性。所有部件通过3D模拟组
装,在制造前经过反复检验、性能确认。
-
-
-
EDEM: 散料作业模拟
-
-
-
四卷筒机械差动起升/开闭机构及牵引小车
1—抓斗小车
2—起重卷筒
3—闭合卷筒
4—抓斗
5—差动减速器
-
-
-
机身自重轻
将原本独立的提升,开启和关闭 机构与小车牵引力结合为一个简 单的结构,采用耐磨且结构紧凑 的钢丝缠绕系统,减少了钢丝绳 用量进而减少机器总重。
-
-
-
新型环保
增加电能反馈功能接口,使潜在的引力能转化为 电能,有效降低能耗;除此之外,我们还考虑优化 每个机构的速度并优化其性能。
-
-
-
结构优化
起重机设计从2个方面进行了优化:
1. 起重机的重心高度和迎风面高度。
2. 通过各机构的速度优化和电气控制,使起重机 平稳高效地运行。
-
-
-
完美组合,性能稳定
如果把起重机当作人类,钢结构就是骨架,程序是智慧的核心,而组件应该是器官,这三个要素是必不可少的。在我们的设计中,将机械、电 子及元器件部分进行了完美组合。
-
-
-
智能化,数字化
远程监控系统 故障诊断系统 能量回馈系统......
-
■适用船型:3000DWT -200000DWT
■效率范围:400-3000TPH
■更可提供个性定制化解决方案
■效率范围:400-3000TPH
■更可提供个性定制化解决方案
典型型号表
额定参数 | 400吨/小时 | 1750吨/小时 | 3000吨/小时 |
---|---|---|---|
最大起升速度 |
65 米/分钟 | 130 米/分钟 | 190 米/分钟 |
最大开闭速度 |
130 米/分钟 | 180 米/分钟 | 190 米/分钟 |
总起升高度 |
20 米 | 34.5 米 | 42.6 米 |
轨上起升高度 |
13 米 | 22 米 | 21.3 米 |
轨下起升高度 |
7 米 | 12.5 米 | 21.3 米 |
小车运行速度 |
80 米/分钟 | 220 米/分钟 | 240 米/分钟 |
前伸距 |
19 米 | 33 米 | 40 米 |
后伸距 |
7.5 米 | 14 米 | 44 米 |
大车运行速度 |
0~20 米/分钟 | 0~20 米/分钟 | 0~25 米/分钟 |
轨距 |
10 米 | 20 米 | 20 米 |
抓斗 |
4绳抓斗 | 4绳抓斗 | 4绳抓斗 |
•定制化解决方案:优秀的PLC编程能力可提供多种控制方式可选。客户还可基于工况选择干雾除尘或负压干式除尘系统。
•紧凑、低维护的结构:起升、开合,绳索小车整合一体,整个结构更为紧凑,磨损更小,重量更轻。
•维护量小:优秀的润滑系统,减少维护量。
•高效低噪:直上直下的平行移动,减少了旋转功能,生产率高且性能稳定。
•电子元器件选用知名品牌:电子元器件可基于用户需求、偏好选择知名品牌
•紧凑、低维护的结构:起升、开合,绳索小车整合一体,整个结构更为紧凑,磨损更小,重量更轻。
•维护量小:优秀的润滑系统,减少维护量。
•高效低噪:直上直下的平行移动,减少了旋转功能,生产率高且性能稳定。
•电子元器件选用知名品牌:电子元器件可基于用户需求、偏好选择知名品牌
来自与我们联系的反馈
相关产品

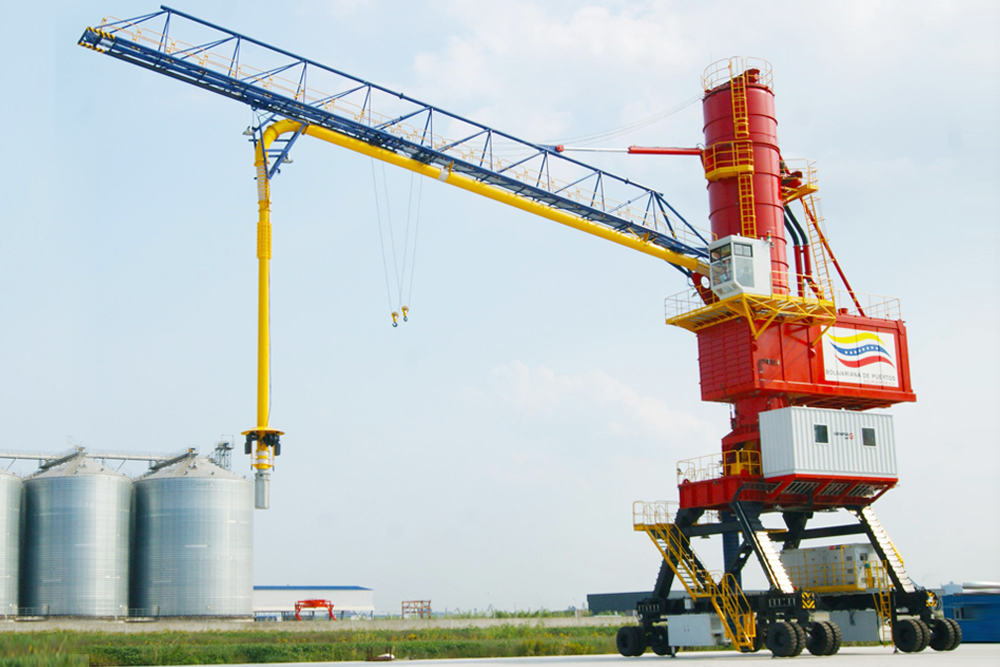

吸粮机/气力卸船机
